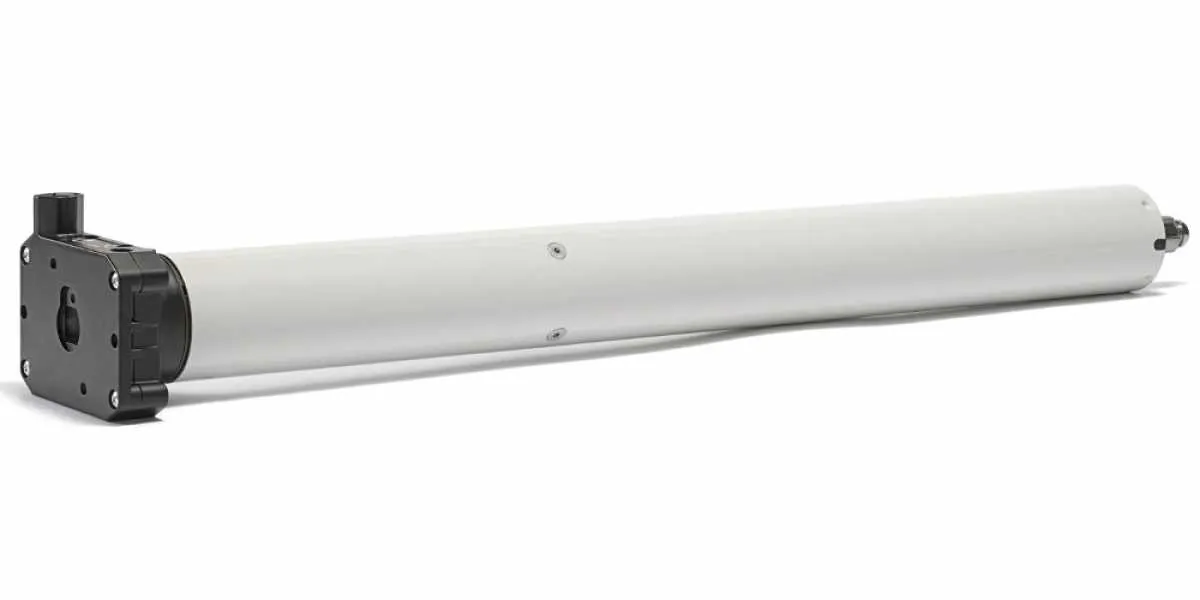

elero Typ 11 NHK

Nicht mehr Lieferbar

elero Typ 11 NHK

Art.Nr.:
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: Stück

Drehmoment:

Motorlager / elero:

Adaptersets:

Anschlusskabel:

ab 222,52 EUR

inkl. 19% MwSt. zzgl. Versand

Frage zum Produkt

VERSANDKOSTENFREI / Deutschland

Beschreibung

Nicht mehr Lieferbar - Nachfolgemodell ► Hier

Diese Antriebe bieten eine optimale Bedienung von Toren, Rollläden und Markisen. Bezeichnend sind die ausgewogenen Drehmomente von 60 bis 120 Nm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Die kompakte Bauform der Rohrantriebe ist für beengte Bauverhältnisse bestens geeignet und kann auch für Anrollsysteme eingesetzt werden. Selbst die Endlageneinstellung wird mit der Nothandkurbel nicht verändert. Der Typ 11 NHK ist nicht mehr lieferbar. Als Alternative kann der VariEco L NHK verbaut werden. Bei Bestellung dieser Antriebe wird das Nachfolgemodell VariEco L NHK geliefert.

Hinweis zum Austausch eines vorhandenen Typ 11 NHK

Bitte stellen Sie sicher, dass Sie zum Austausch des Motors kein neues Adapterset benötigen. Die aktuelle Baureihe Typ 11 NHK besitzt einen RevoLine-Abtrieb. Die älteren Antriebe Typ 11 NHK haben einen Vierkant als Abtrieb. Demnach passt der alte Mitnehmer nicht mehr auf den neuen Motor(bestellen Sie in diesem Fall ein neues Adapterset mit dazu).

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben

unten

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
Typ 11/6 NHK	60 Nm	1,5 A	330 Watt
Typ 11/8 NHK	80 Nm	1,9 A	430 Watt
Typ 11/10 NHK	100 Nm	1,9 A	430 Watt
Typ 11/12 NHK	120 Nm	1,9 A	430 Watt

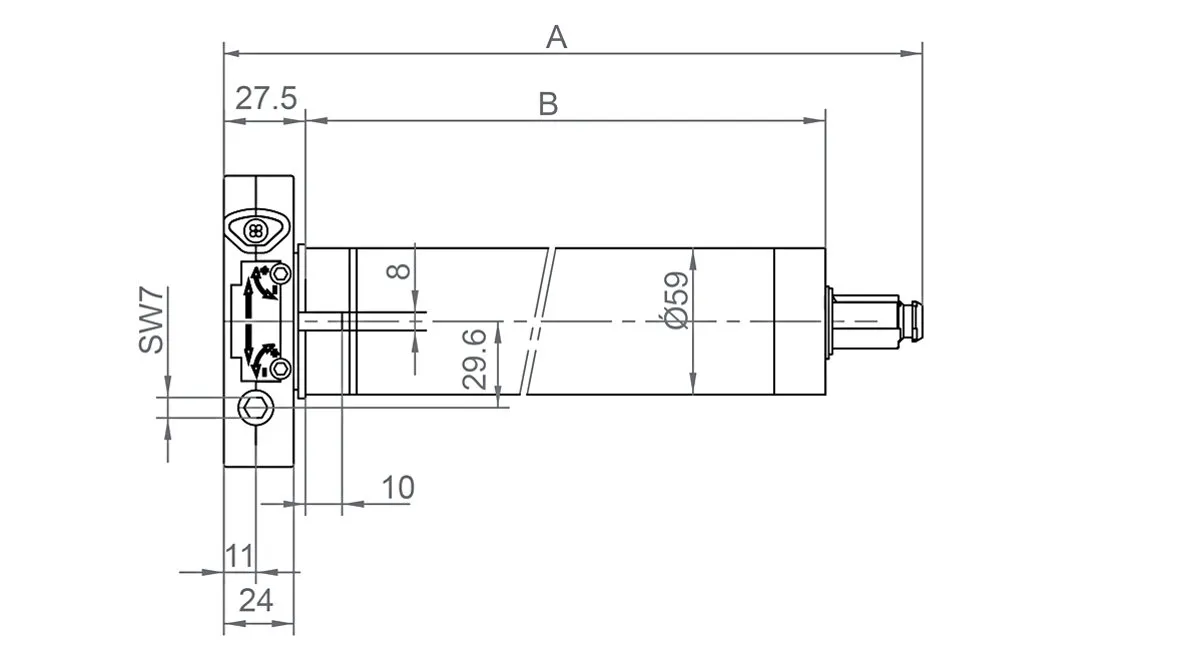

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (A / B)
Typ 11/6 NHK	12 U/min	310610005	673 / 639 mm
Typ 11/8 NHK	15 U/min	311310003	673 / 639 mm
Typ 11/10 NHK	12 U/min	313420003	673 / 639 mm
Typ 11/12 NHK	12 U/min	313620002	673 / 639 mm

Rohrdurchmesser:	\| 59 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Downloads

Bedienungsanleitung

Lieferumfang

bei Standardauswahl
1 x elero Typ 11 NHK (Drehmoment nach Wahl)
1 x Anschlusskabel 2 Meter (steckbar)
1 x Bedienungsanleitung
° Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse

Motorlager

*► Typ 1*	*► Typ 2*
Montageplatte	Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern

Art. Nr.: 238000001	Art. Nr.: 236870501

*► Typ 3*	*► Typ 4*
Montageplatte für Blendkappe	Grundplatte mit Motorlager

Art. Nr.: 234570001	Art. Nr.: 238330001

Adapterset

PDF zum Ausdrucken finden Sie → HIER

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001
