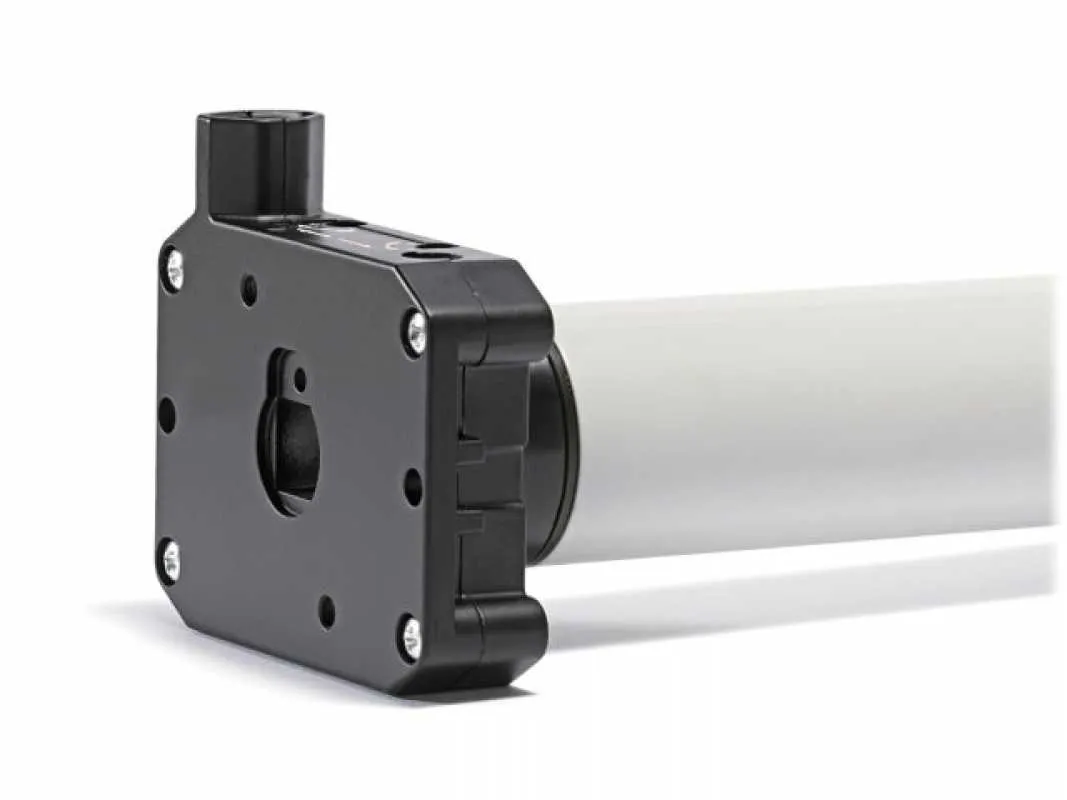

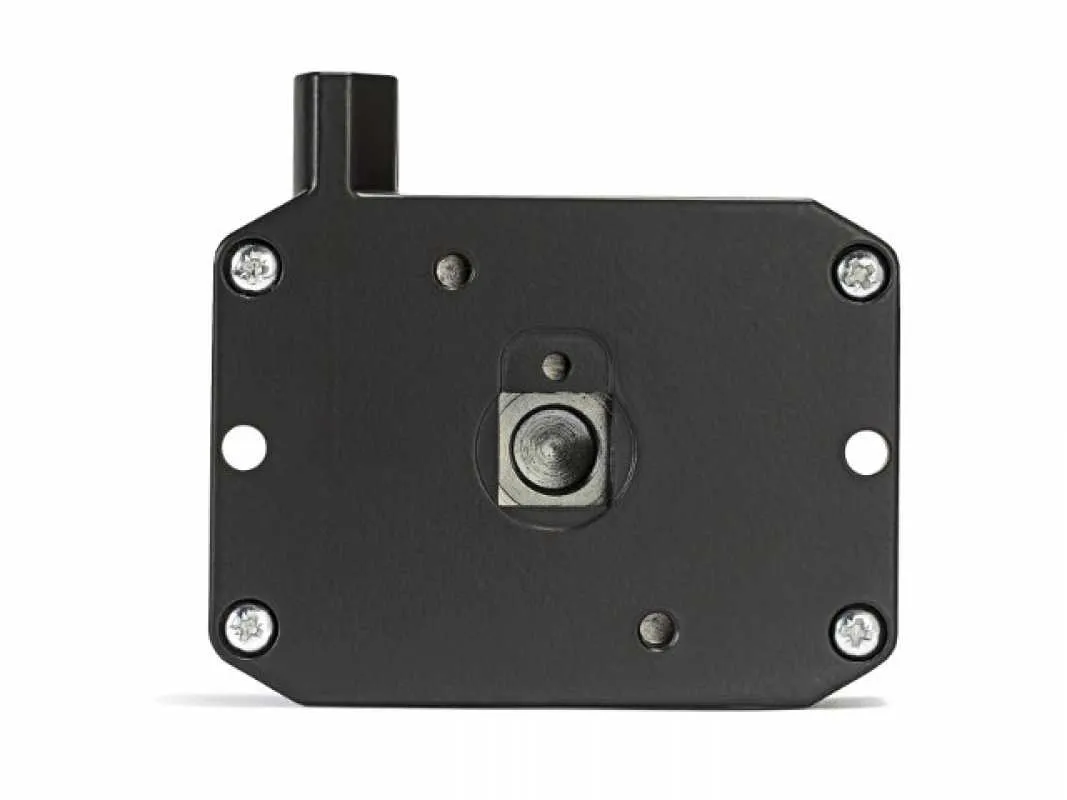

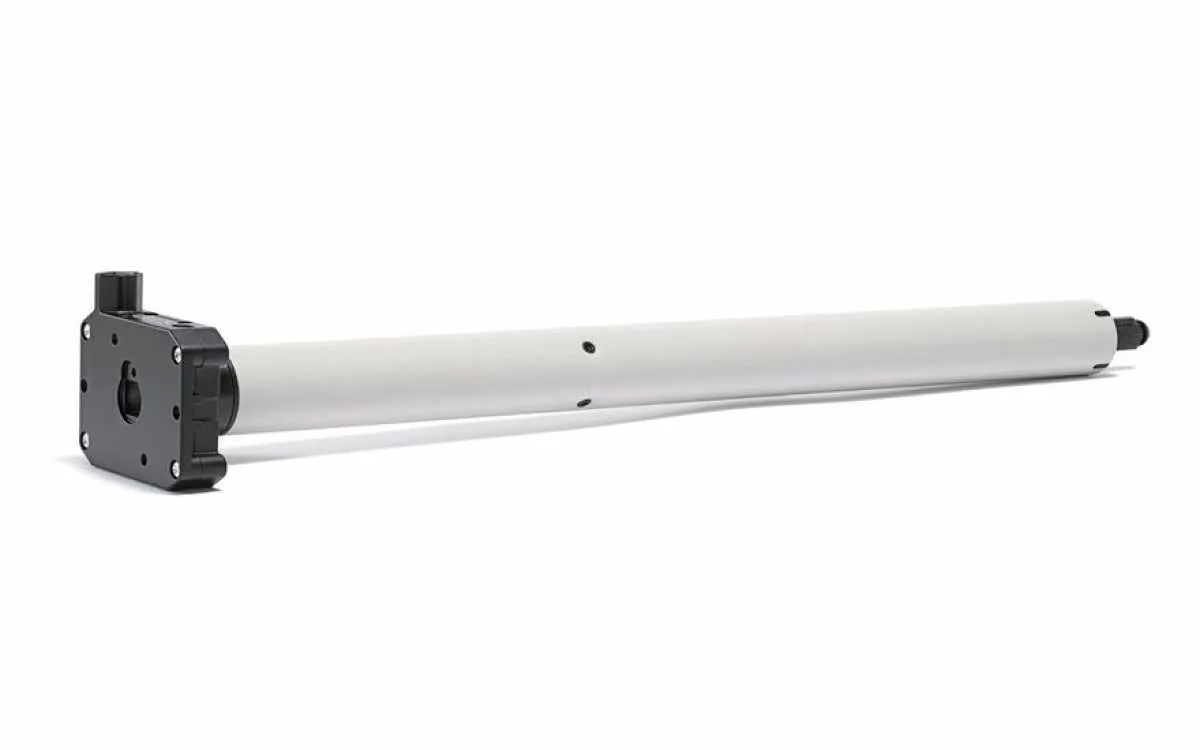

elero VariEco M NHK

elero VariEco M NHK

Art.Nr.:
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Motorlager / elero:

Adapterset:

Anschlusskabel:

Montagebeutel:

Zubehör optional wählbar:

ab 191,45 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

Der VariEco M NHK ist der Nachfolger des elero Rohrantriebs Typ 9 NHK. Diese elero VariEco NHK Antriebe bieten eine optimale Bedienung von Toren, Rollläden und Markisen. Bezeichnend sind die ausgewogenen Drehmomente von 20 bis 50 Nm. Selbst bei Stromausfall kann die Anlage per Nothandkurbel einfach bedient werden. Die mechanische Endabschaltung ist, egal ob Links- oder Rechtseinbau, einfach zu justieren. Die kompakte Bauform der Rohrantriebe ist für beengte Bauverhältnisse bestens geeignet und kann auch für Anrollsysteme eingesetzt werden. Selbst die Endlageneinstellung wird mit der Nothandkurbel nicht verändert.

Endlageneinstellung

Endposition	feste Position	Drehmoment	Selbstlernend

oben

unten

Wichtig:

Der VariEco M NHK ist der Nachfolger des elero Rohrantriebs Typ 9 NHK. Beim Austausch ist unbedingt zu beachten das Sie die alten Adapter und Mitnehmer nicht weiter Verwenden können, da diese nicht kompatibel sind. Beim Austausch bestellen Sie deshalb bitte den passenden Adapter und Mitnehmer für Ihre vorhandene Welle mit.

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco M20 NHK	20 Nm	0,90 A	200 Watt
VariEco M30 NHK	30 Nm	0,90 A	200 Watt
VariEco M40 NHK	40 Nm	1,05 A	242 Watt
VariEco M50 NHK	50 Nm	1,30 A	300 Watt

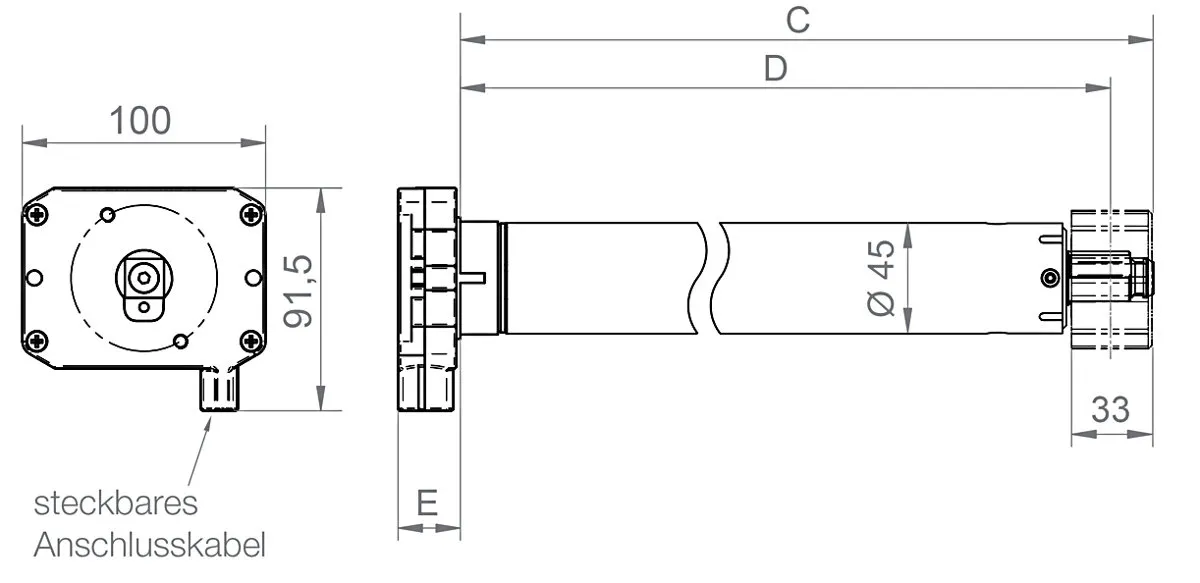

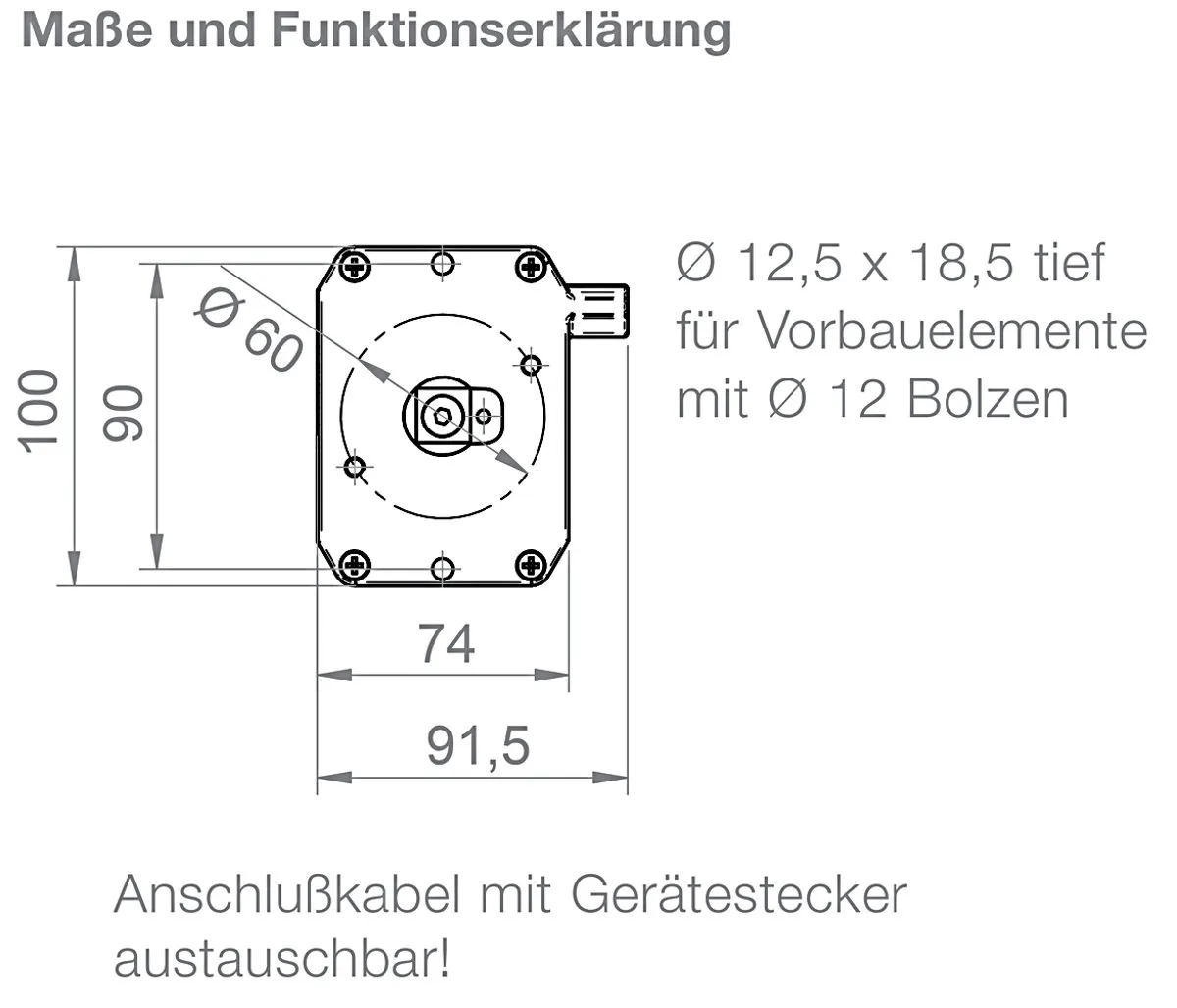

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco M20 NHK	14 U/min	348330001	661 / 639 mm
VariEco M30 NHK	14 U/min	348430001	651 / 629 mm
VariEco M40 NHK	14 U/min	348530001	681 / 659 mm
VariEco M50 NHK	14 U/min	348630001	681 / 659 mm

Rohrdurchmesser:	\| 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Downloads

Bedienungsanleitung

Lieferumfang

bei Standardauswahl
1 x elero VariEco M NHK (Drehmoment nach Wahl)
1 x Anschlusskabel 2 Meter (steckbar)
1 x Bedienungsanleitung
° Motorlager und Adapterset (optional nach Wahl) ° im Lieferumfang befindet sich keine Kurbel und keine Kurbelöse

Motorlager

*► Typ 1*	*► Typ 2*

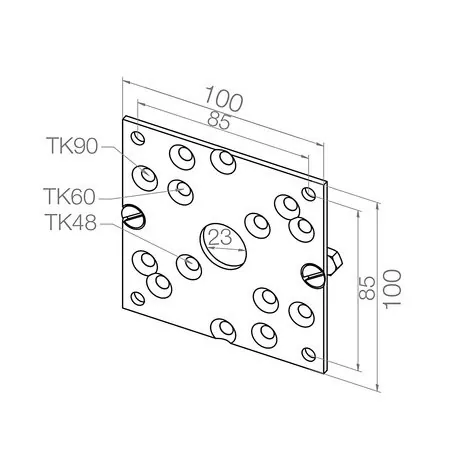

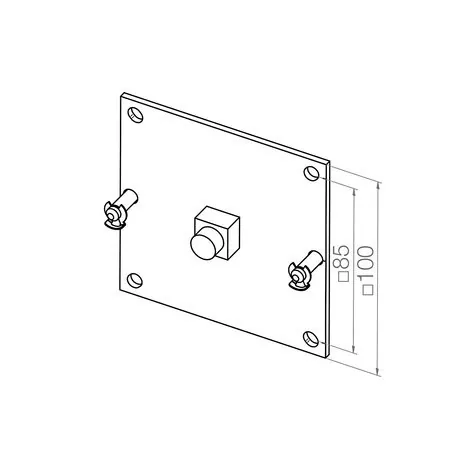

Montageplatte	Grundplatte mit 2 versenkbaren Schrauben (M6 x 16) und Muttern

Art. Nr.: 238000001	Art. Nr.: 236870501

*► Typ 3*	*► Typ 4*

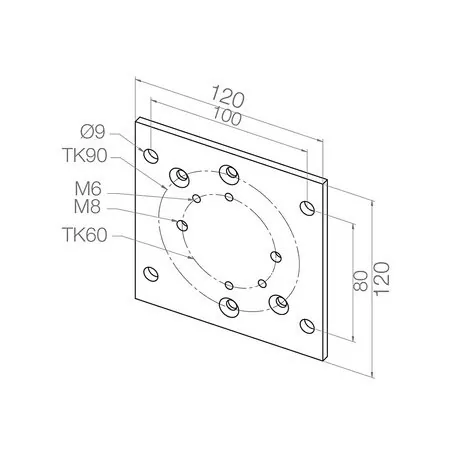

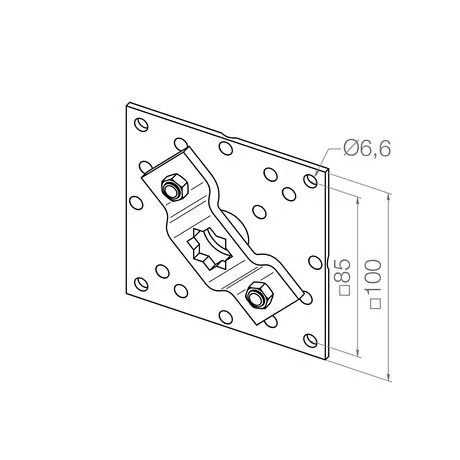

Montageplatte für Blendkappe	Grundplatte mit Motorlager

Art. Nr.: 234570001	Art. Nr.: 238330001

Adapterset

PDF zum Ausdrucken finden Sie → HIER

► Typ 1 Ø 57 mm, Ates, MHZ		► Typ 2 Ø 60 mm, AXE, Hüppe

Art. Nr.: 230410001		Art. Nr.: 230550001

► Typ 3 Ø 62 x 0,6 mm, Deprat		► Typ 4 Ø 63 x 1,0 mm

Art. Nr.: 230420001		Art. Nr.: 230310001

► Typ 5 Ø 70 mm Rundrohr		► Typ 6 Ø 70 mm Flachnut

Art. Nr.: 230180001		Art. Nr.: 230200001

► Typ 7 Ø 70 mm		► Typ 8 Ø 71 x 1,5 mm

Art. Nr.: 230650001		Art. Nr.: 230540001

► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr		► Typ 10 Ø 78 x 1 mm, Rau

Art. Nr.: 230150001		Art. Nr.: 230260001

► Typ 11 Ø 78 x 1 mm, Döhner		► Typ 12 Ø 85 x 1 mm

Art. Nr.: 230400001		Art. Nr.: 230170001

► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU	► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT

Art. Nr.: 230480001		Art. Nr.: 230530001

► Typ 15 Ø 90,5 x 1,25 mm, MHZ		► Typ 16 Ø 50 x 1,5 mm

Art. Nr.: 230580001		Art. Nr.: 131162901

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm

Art. Nr.: 131169901		Art. Nr.: 230440001

► Typ 19 Ø 63 x 1,5 mm		► Typ 20 Ø 70 x 1,5 mm

Art. Nr.: 230450001		Art. Nr.: 230460001

► Typ 21 Ø 83 x 1,5 mm		► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm

Art. Nr.: 230930001		Art. Nr.: 230510001

► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm		► Typ 24 Ø 50 mm, Soprofen

Art. Nr.: 230520001		Art. Nr.: 131178501

► Typ 25 8-kant SW 50		► Typ 26 Ø 53 mm, Deprat

Art. Nr.: 230120001		Art. Nr.: 230910001

► Typ 27 Ø 54 mm, Zurflüh-Feller		► Typ 28 Ø 55 mm, elero

Art. Nr.: 131161001		Art. Nr.: 230390001

► Typ 29 Ø 58 mm, Alu, Termo, Perco		► Typ 30 8-kant SW 60, IMBAC

Art. Nr.: 230500001		Art. Nr.: 230360001

► Typ 31 8-kant SW 60, Döhner, Selve		► Typ 32 8-kant SW 60, Bonfante

Art. Nr.: 233790001		Art. Nr.: 230560001

► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule	► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm

Art. Nr.: 230470001		Art. Nr.: 230490001

► Typ 35 Ø 62 mm, Le Profil, Krülland		► Typ 36 Ø 64 mm, Zurflüh-Feller

Art. Nr.: 230430001		Art. Nr.: 233800001

► Typ 37 Ø 65 mm, IMBAC, Eckermann		► Typ 38 Ø 65 mm, Hoos

Art. Nr.: 230320001		Art. Nr.: 230330001

► Typ 39 Ø 67 x 1,5 mm, MHZ		► Typ 40 8-kant SW 70, Selve

Art. Nr.: 230570001		Art. Nr.: 230110001

► Typ 41 Ø 76 x 1,2 mm, Wiral		► Typ 42 6-kant x 75, Butzbach, Mäule

Art. Nr.: 230340001		Art. Nr.: 230590001

► Typ 43 5-kant, 78 Meimo		► Typ 44 Ø 80 mm, Zurflüh-Feller

Art. Nr.: 230900001		Art. Nr.: 233820001

Optionales Zubehör

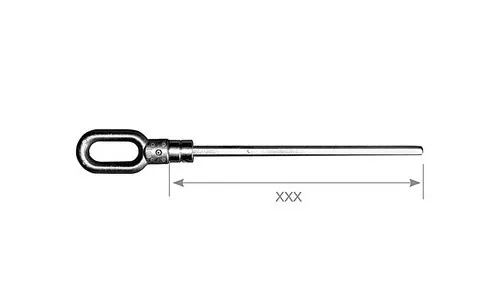

7 mm 6kant mit Markisenöse / 180 mm Art. Nr.: 237710002 / 460 mm Art. Nr.: 237710102 / 600 mm Art. Nr.: 237710301

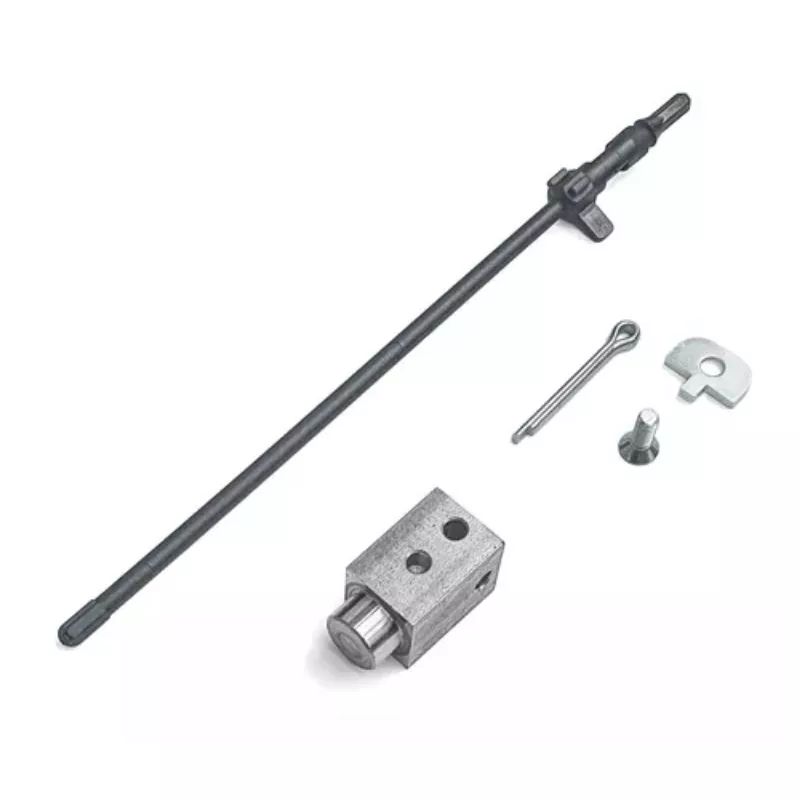

Montagebeutel NHK | 231620201
