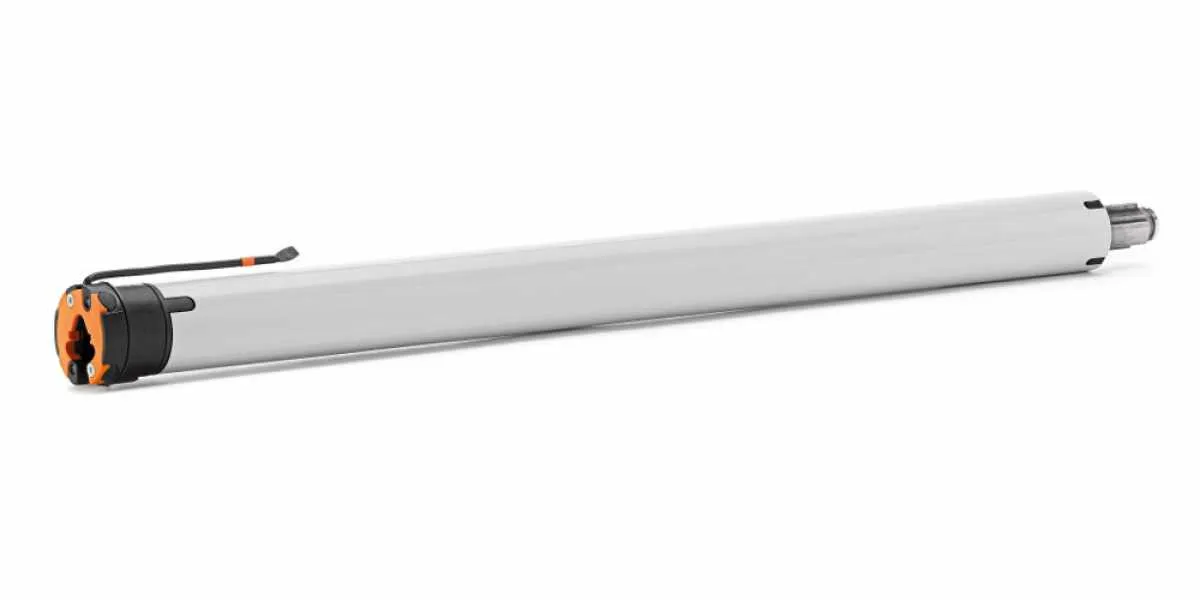

elero RolTop/D+ S-868 Funk-Rohrantrieb
Wer bisher davon ausging, dass die Steuerung der einzig intelligente Part in der Hausautomation ist, muss umdenken. Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft der Rollladen auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist der Rollladen festgefroren, schaltet der Antrieb ab. Diese Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle S-Antriebe mit einem Drehmoment bis einschließlich 8 Nm haben eine geräuschlose und verschleißfreie „Softbremse“.
Antriebsmerkmale
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Bidirektional
Softbremse ¹
Plug&Play
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
|
| Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend |
|
| geräuschlose Softbremse (bis 8 Nm) |
|
| Intelligente Kraftmessung |
|
| Behangschutz auf/ab und Freifahrt |
|
| Parallelschaltung möglich |
|
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
|
| Endlageneinstellung
Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Diese Motoren können nur in Verbindung mit starren Wellenverbindern eingesetzt werden und es muss ein oberer und unterer Anschlag vorhanden sein.
|
|
| Wichtiger Hinweis
Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion des Behangschutzes beeinträchtigen oder den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
| Hausautomation
Bequem vom Sofa aus die Rollläden steuern oder das Licht bedienen, ohne mit vielen verschiedenen Fernbedienungen hantieren zu müssen - dies ist möglich mit der Steuerungstechnik von elero. Entweder mit dem Smartphone in Verbindung mit der Hausautomatisierung centeroHome oder einfach über einen Hand-, Wandsender in Verbindung mit Funkempfängern für Rohrantriebe, Licht oder auch Jalousiemotore.
|
|
optional wählbare Produkte
Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)Art. Nr.: 133018201
Zugkrafttabelle
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ S5-868 | 5 Nm | 0,55 A | 130 Watt |
| RolTop/D+ S8-868 | 8 Nm | 0,55 A | 130 Watt |
| RolTop/D+ S12-868 | 12 Nm | 0,73 A | 168 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ S5-868 | 17 U/min | 302380006 | 534 / 517,5 mm |
| RolTop/D+ S8-868 | 17 U/min | 302580006 | 534 / 517,5 mm |
| RolTop/D+ S12-868 | 17 U/min | 308180006 | 534 / 517,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |

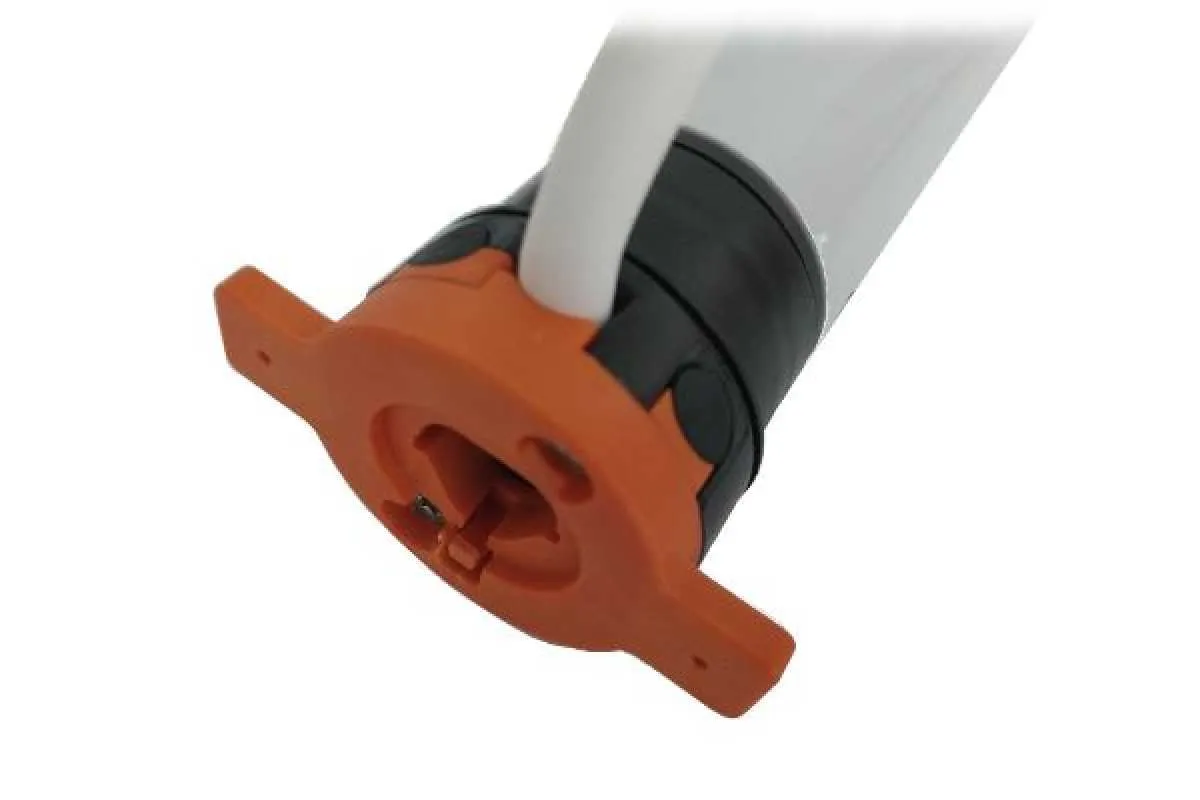

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |
 |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |
| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte |
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |
 |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ S-868 (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
