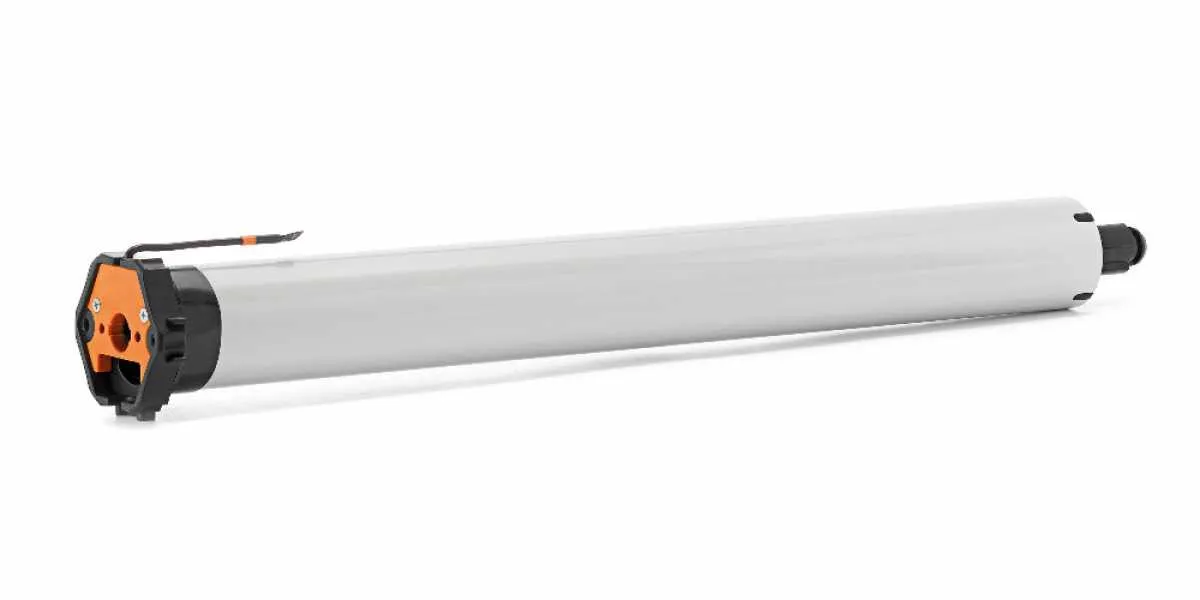

elero RolTop/D+ M-868 Funk-Rohrantrieb
Plug & Play Antrieb | Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft der Rollladen auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist der Rollladen festgefroren, schaltet der Antrieb ab. Diese Baugröße M der D+ Antriebe ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 6 Nm, 10 Nm, 20 Nm und 30 Nm. Die Drehzahl der RevoLine M D+ Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle M-Antriebe mit einem Drehmoment bis einschließlich 20 Nm haben eine geräuschlose und verschleißfreie „Softbremse“.
Antriebsmerkmale
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Bidirektional
Softbremse ¹
Plug&Play
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen selbstlernend
obere Endlage / auf Anschlag
untere Endlage / auf Anschlag |
| Wichtig
Diese Motoren sind nur in Verbindung mit starren Wellenverbindungen einsetzbar und es muss ein oberer und unterer Anschlag muss vorhanden sein.
|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ M6-868 | 6 Nm | 0,52 A | 118 Watt |
| RolTop/D+ M10-868 | 10 Nm | 0,60 A | 140 Watt |
| RolTop/D+ M20-868 | 20 Nm | 0,90 A | 200 Watt |
| RolTop/D+ M30-868 | 30 Nm | 0,90 A | 200 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ M6-868 | 14 U/min | 340140006 | 446 / 428,5 mm |
| RolTop/D+ M10-868 | 14 U/min | 340240006 | 466 / 449,0 mm |
| RolTop/D+ M20-868 | 14 U/min | 340340006 | 526 / 509,5 mm |
| RolTop/D+ M30-868 | 14 U/min | 340440006 | 516 / 499,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 | ► Typ 3 |
| Teilkreis 48 und 60 mm (Alu) Art. Nr.: 230030001 |
universal (Kunststoff) max. 50 Nm Art. Nr.: 230040001 |
SKS max. 50 Nm Art. Nr.: 230040101 |
 |
 |
 |
| ► Typ 4 | ► Typ 5 | ► Typ 6 |
| Grundplatte z.B. für VEKA-Variant-Elemente Art. Nr.: 230040101 |
Adapterplatte Typ 9 Motoren Art. Nr.: 233746801 |
Adapterplatte 10 x 16 mm (Zapfen 17 mm lang) Art. Nr.: 233741501 |
 |
 |
 |
Weitere Motorlager passend zu diesem Motor finden Sie ► HIER
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ M-868 (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
