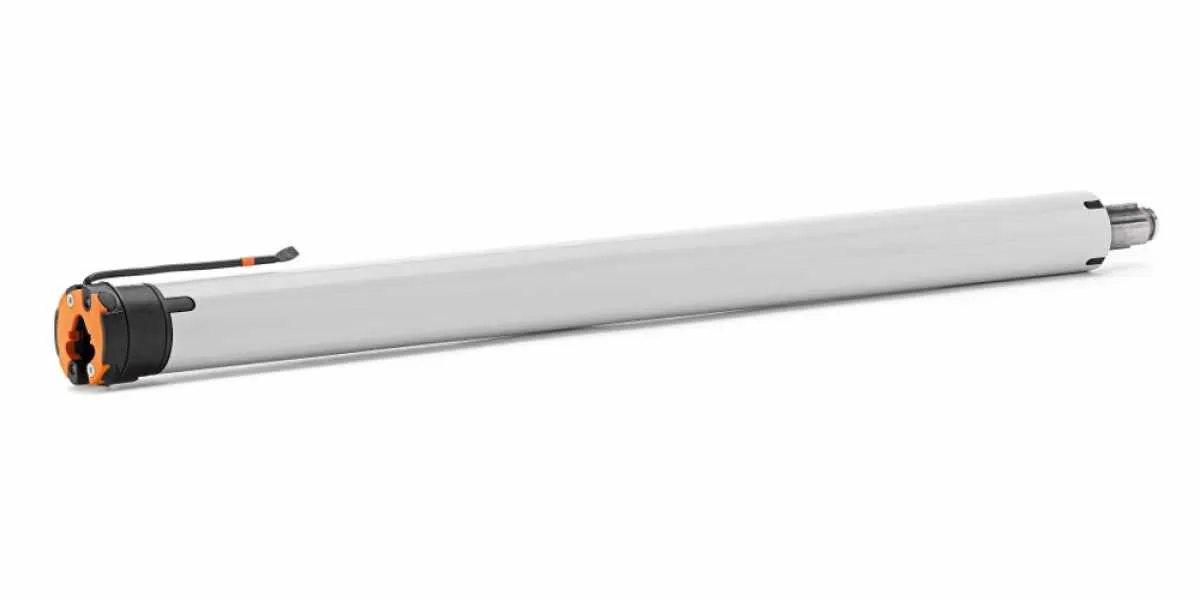

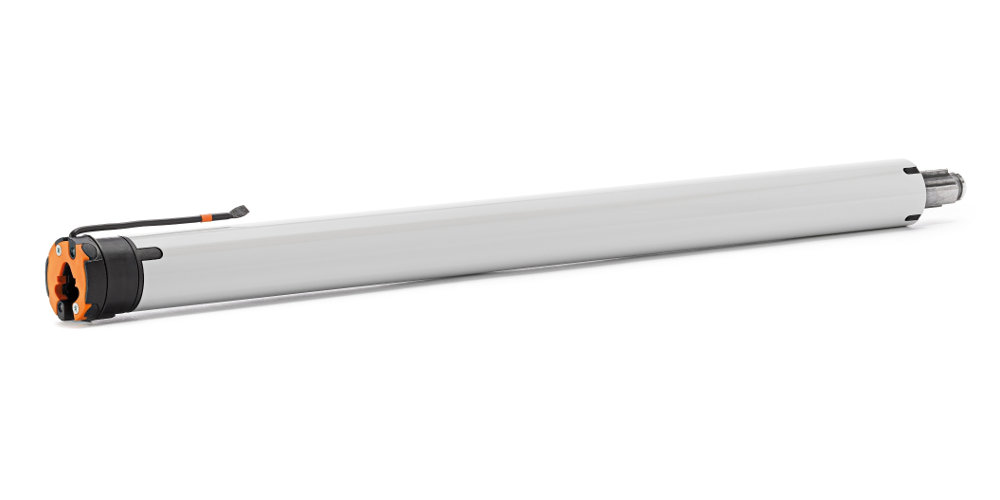

elero VariEco S-868 Funk-Rohrantrieb
Mit der Entwicklung der S-Antriebe für die Baureihen VariEco hat elero das Sortiment für kleine Rollläden deutlich verbessert. Die Antriebe haben einen Durchmesser von 35 mm, sind mit bidirektionalem Funkempfänger (868 MHz) und in Drehzahlen von 17 Upm erhältlich. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel oder Funksender. Die Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.
Antriebsmerkmale
|
Das bidirektionale Funksystem ProLine 2 gibt Rückmeldung und sorgt für eine zuverlässige Weiterleitung der Signale. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
Bidirektional
Softbremse ¹
Produktbesonderheiten
 Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion) |
|
| geräuschlose Softbremse (nur VariEco S8-868) |
|
| Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar
untere Endlage / frei einstellbar |
|
| Wichtiger Hinweis
Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
optional wählbare Produkte
 |
|
| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 133018201 |
Zugkrafttabelle
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| VariEco S5-868 FL | 5 Nm | 0,55 A | 140 Watt |
| VariEco S8-868 | 8 Nm | 0,73 A | 168 Watt |
| VariEco S8-868 FL | 8 Nm | 0,60 A | 140 Watt |
| VariEco S12-868 FL | 12 Nm | 0,73 A | 168 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| VariEco S5-868 FL | 17 U/min | 308440106 | 514 / 497,5 mm |
| VariEco S8-868 | 17 U/min | 309540106 | 534 / 517,5 mm |
| VariEco S8-868 FL | 17 U/min | 308540106 | 514 / 497,5 mm |
| VariEco S12-868 FL | 17 U/min | 308640106 | 534 / 517,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||

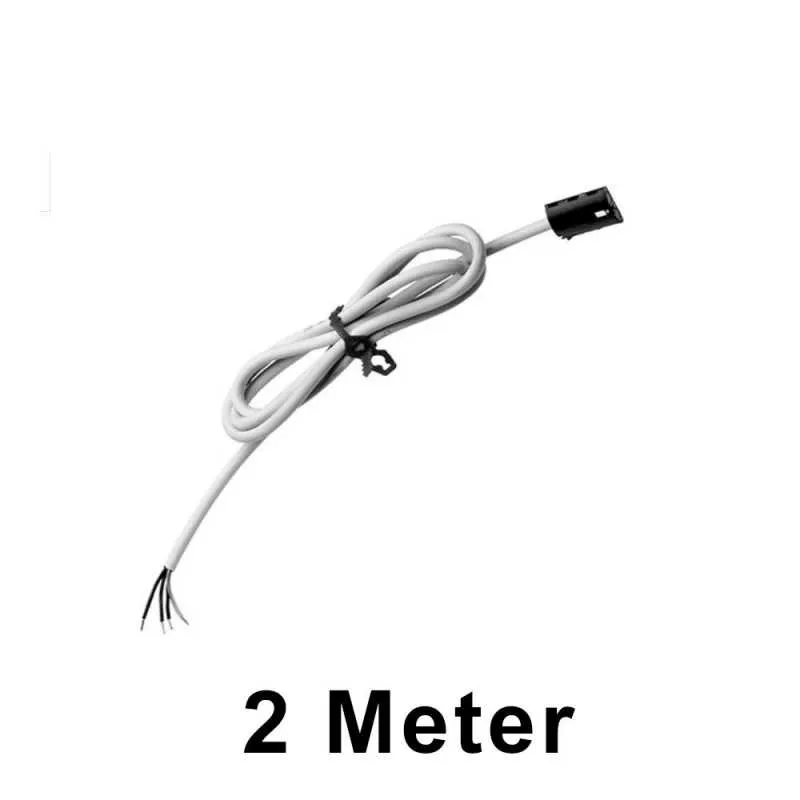

| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |

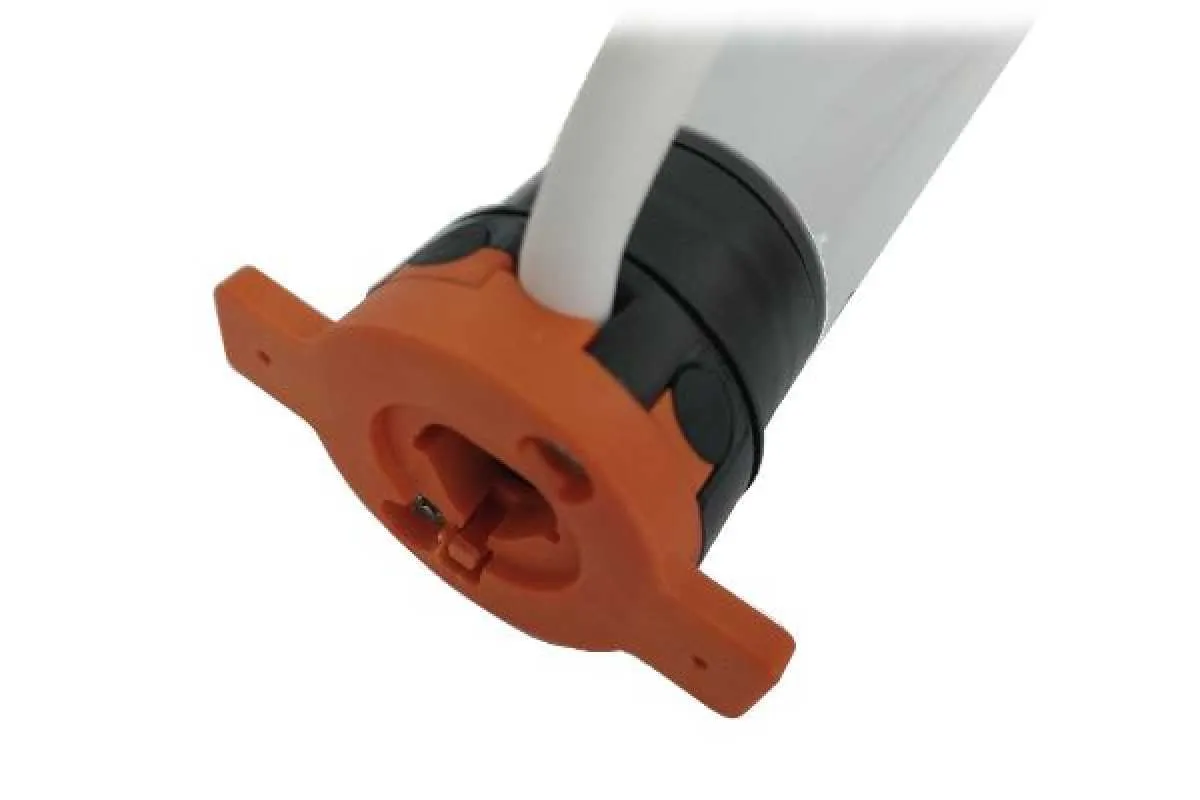

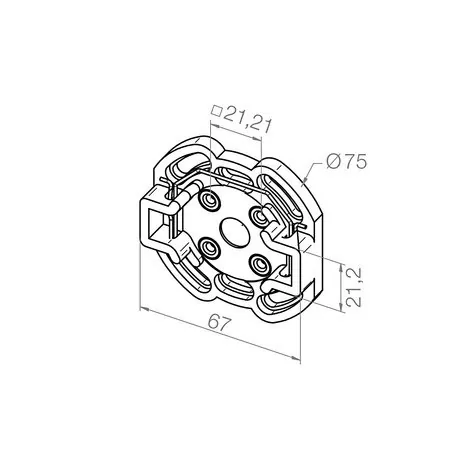

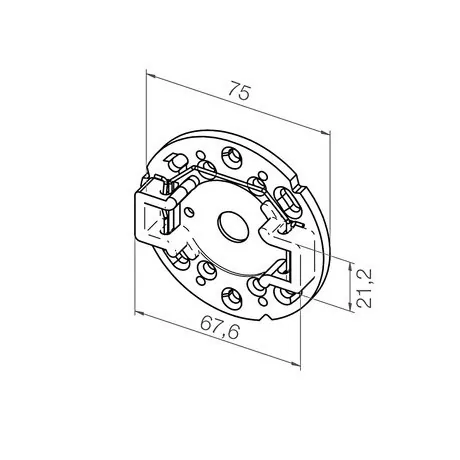

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |
 |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |

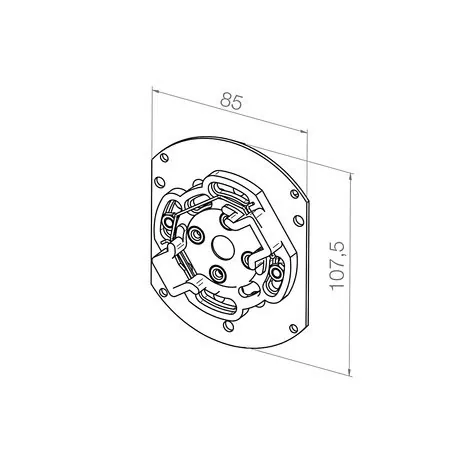

| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte |

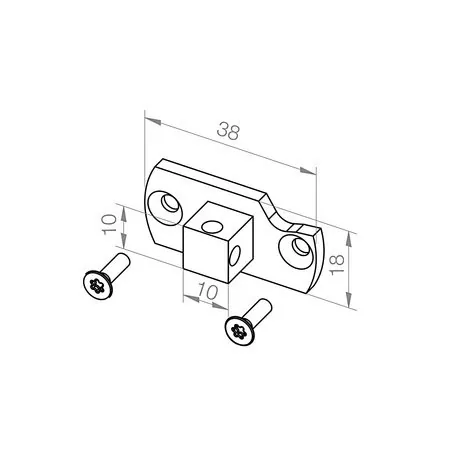

Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |
 |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
|

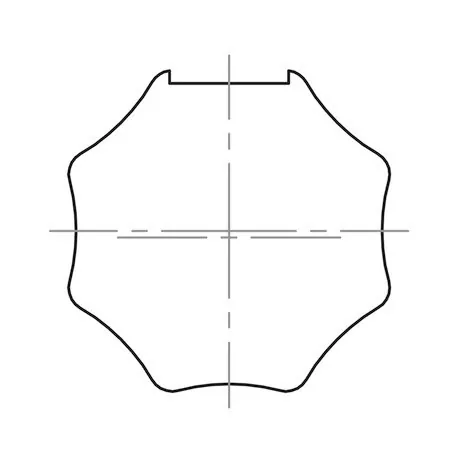

► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero VariEco S-868 (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.84 MB)
